회로 설계의 심장이라고 불리는 커패시터는 단순히 전기를 저장하는 부품을 넘어, 회로의 성능과 안정성을 좌우하는 핵심 요소입니다. 하지만 막상 어떤 커패시터 종류를 골라야 할지 막막할 때가 많죠. 저도 처음에는 단순히 용량만 보고 선택했다가 원인 모를 노이즈나 불안정한 회로 때문에 밤샘을 밥 먹듯 했습니다. 종류도 워낙 많고, 각각의 특성을 제대로 이해하지 못하면 제아무리 좋은 회로라도 제 성능을 내지 못하게 됩니다. 하지만 걱정 마세요! 이 글을 통해 2025년 최신 트렌드에 맞춰 어떤 커패시터가 당신의 프로젝트에 최적일지, 그리고 실무에서 흔히 놓치는 함정들은 무엇인지 제가 직접 겪었던 경험을 바탕으로 현실적인 선택 가이드를 제시해 드리겠습니다. 이 글을 끝까지 읽으시면 더 이상 커패시터 선택으로 머리 아플 일은 없을 겁니다.
회로 설계의 시작: 주요 커패시터 종류 파헤치기
커패시터는 전하를 저장하여 전압 변화를 안정화하고, 노이즈를 제거하며, 특정 주파수 대역을 통과시키는 등 다양한 역할을 수행합니다. 시장에는 세라믹, 전해, 필름, 탄탈 등 여러 커패시터 종류가 존재하며, 각각의 재료와 구조에 따라 고유한 전기적 특성과 장단점을 가집니다. 프로젝트의 성공은 이러한 기본적인 특성을 얼마나 잘 이해하고 적절하게 선택하느냐에 달려있죠.
대표적인 커패시터는 다음과 같습니다.
- 세라믹 커패시터: 고주파 특성이 우수하고 크기가 작아 디커플링 및 필터링에 주로 사용됩니다.
- 전해 커패시터: 대용량 구현이 용이하며 주로 전원 회로의 평활용으로 사용되지만, 극성이 있어 주의가 필요합니다.
- 필름 커패시터: 온도 변화에 강하고 안정성이 높아 오디오 회로나 정밀 필터에 적합합니다.
- 탄탈 커패시터: 소형이면서도 높은 정전 용량을 가지며, 비교적 안정적이지만 과전압에 취약할 수 있습니다.
- 슈퍼커패시터: 일반 커패시터보다 훨씬 큰 용량을 자랑하며 에너지 저장용으로 주로 활용됩니다.

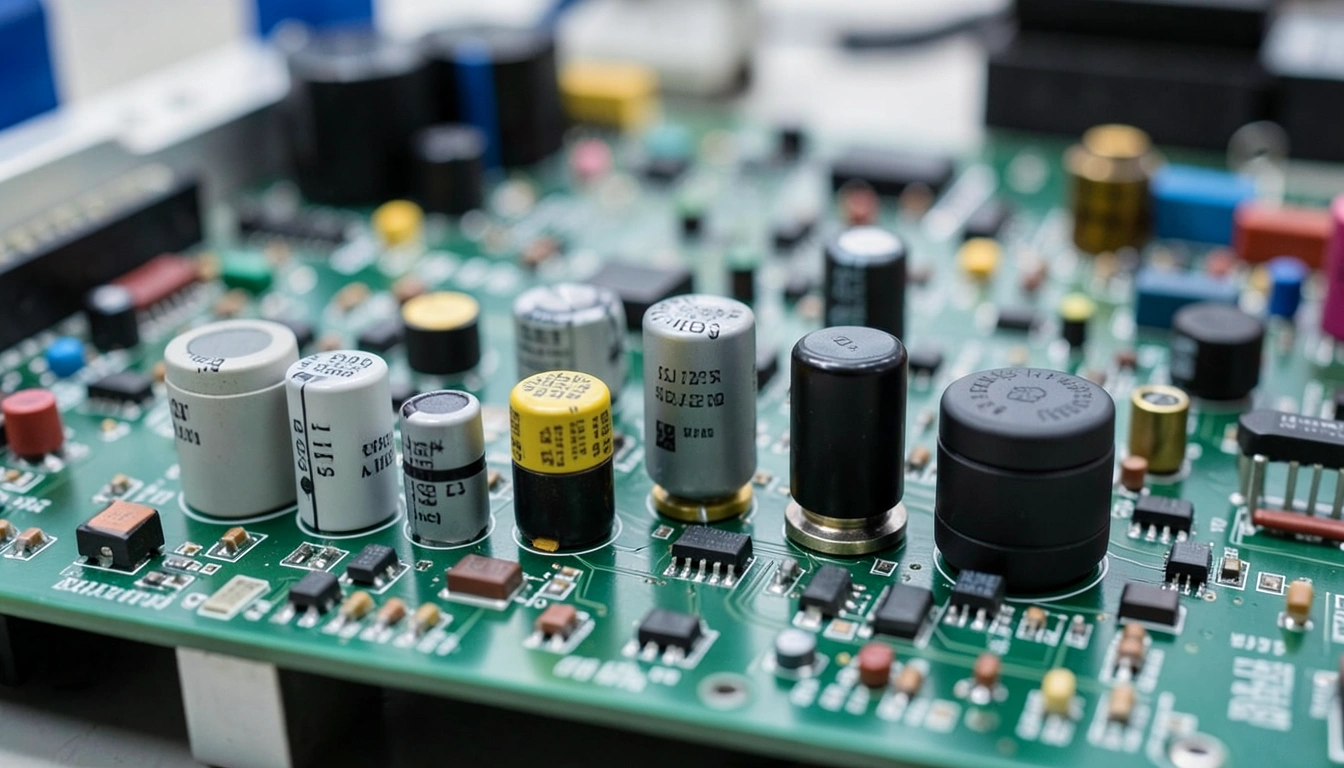

실무자를 위한 커패시터 선택 기준: 용도별 최적화 전략
회로를 설계할 때 어떤 커패시터 종류를 선택하느냐는 단순히 스펙표를 읽는 것을 넘어 실제 경험이 중요합니다. 저도 처음에는 데이터 시트만 보고 고르다가 예상치 못한 문제에 부딪히곤 했죠. 특히 특정 용도에서는 미묘한 특성 차이가 전체 시스템의 안정성에 큰 영향을 미 미칩니다. 예를 들어, 전원 회로에는 대용량의 전해 커패시터가 필요하지만, 고주파 노이즈 제거에는 세라믹 커패시터가 필수적입니다.
다음 표는 주요 커패시터 종류별 실무적 특징과 추천 용도를 정리한 것입니다.
| 커패시터 종류 | 주요 특징 | 장점 | 단점 | 추천 용도 |
|---|---|---|---|---|
| 세라믹 | 고주파 특성, 소형 | 저렴, 소형, 고주파 필터링 | 온도/전압에 따른 용량 변화, 마이크로포닉 노이즈 | 디커플링, 고주파 필터, 타이밍 회로 |
| 전해 (알루미늄) | 대용량, 극성 | 고용량, 저렴, 평활 회로 | 수명 짧음, ESR 높음, 누설 전류 | 전원 평활, 저주파 필터, DC-DC 컨버터 |
| 필름 | 고안정성, 비극성 | 정밀 용량, 저손실, 높은 온도 안정성 | 크기가 큼, 비용 비쌈 | 오디오, 정밀 필터, 타이밍 회로, 고전압 |
| 탄탈 | 소형, 높은 정전 용량 | 고용량, 소형, 안정적인 특성 | 과전압에 취약, 비용 높음, 폭발 위험 | 모바일 기기, 고밀도 회로, 전원 필터 |
| 슈퍼 | 초고용량 | 순간 전력 공급, 보조 전원 | 낮은 전압, 높은 ESR, 빠른 방전 | 백업 전원, 에너지 하베스팅, 전동공구 |
제가 직접 해봤을 때, SMPS(스위칭 모드 전원 공급 장치) 설계에서는 고주파 스위칭 노이즈를 효과적으로 제거하기 위해 저ESR(등가 직렬 저항) 특성을 가진 전해 커패시터와 함께 고주파 특성이 우수한 세라믹 커패시터를 병렬로 사용하는 것이 가장 효과적이었습니다. 단순히 용량만 맞추는 것 이상의 세심한 고려가 필요하죠.
2025년 트렌드: WBG 반도체와 커패시터의 새로운 요구사항
최근 전력전자 분야에서는 GaN(질화갈륨) 및 SiC(탄화규소)와 같은 WBG(Wide Band Gap) 반도체가 각광받고 있습니다. 이들은 기존 실리콘 반도체보다 훨씬 빠른 스위칭 속도와 높은 작동 온도를 지원하죠. 문제는 이러한 변화가 커패시터 종류에도 새로운 요구사항을 부과한다는 것입니다. 고속 스위칭으로 인한 높은 주파수 리플 전류, 그리고 고온 환경에서도 안정적으로 작동해야 하는 특성이 중요해졌습니다.
기존의 전해 커패시터만으로는 이러한 환경에 대응하기 어렵습니다. 저도 WBG 기반 회로를 설계하면서 일반적인 커패시터를 사용했다가 과열과 수명 단축으로 곤란을 겪은 적이 있습니다. 의외의 복병은 바로 여기서 나오더군요.
2023년 Digi-Key 분석에 따르면, WBG 기반 전력 변환기에는 고온 안정성과 저ESR/ESL(등가 직렬 인덕턴스) 특성을 가진 필름 커패시터나 특수 세라믹 커패시터, 그리고 새로운 SiC 커패시터 등이 필수적으로 고려되어야 한다고 합니다. 특히 DC 링크 커패시터의 경우, 더 높은 리플 전류 내성과 긴 수명이 요구됩니다. 이러한 최신 트렌드를 파악하고 적용하는 것이 미래 회로 설계의 핵심입니다.
“고성능 전력 변환 시스템에서 커패시터의 선택은 단순한 부품 선정을 넘어 시스템의 효율성, 신뢰성 및 수명을 결정하는 핵심 요소입니다. 특히 WBG 소자와의 상호작용을 고려한 고온, 고주파 특성 커패시터의 개발 및 적용이 중요합니다.”
— 한국전력연구원, 2024
저도 이 분야에 많은 수업료를 낸 셈 치고 얻은 팁인데, 단순히 용량만 보고 구매하지 말고, WBG 환경에서 검증된 고성능 필름 커패시터나 특수 세라믹 커패시터를 적극적으로 검토하는 것이 장기적으로 훨씬 이득입니다. 초기에 비용이 더 들더라도, 나중에 발생할 수 있는 문제 해결 비용을 생각하면 결코 비싼 투자가 아닙니다.
나에게 맞는 커패시터는? 실전 선택 가이드와 주의사항
다양한 커패시터 종류 중에서 나에게 맞는 것을 고르기 위해서는 몇 가지 핵심 요소를 고려해야 합니다. 단순히 ‘이게 좋다’고 해서 무작정 따라하기보다는, 내 회로의 특성을 정확히 이해하는 것이 우선입니다. 제가 여러 방법을 시도해본 결과, 다음과 같은 질문들을 스스로에게 던져보는 것이 가장 효과적이었습니다.
- 작동 전압은? 커패시터의 정격 전압은 반드시 회로의 최대 전압보다 높아야 합니다.
- 필요한 용량은? 회로의 필터링, 타이밍, 에너지 저장 요구사항을 만족하는 용량을 선택합니다.
- 작동 주파수는? 고주파 회로에는 세라믹처럼 ESR/ESL이 낮은 커패시터가, 저주파에는 전해 커패시터가 적합합니다.
- 온도 범위는? 극한 환경에서 작동해야 한다면 넓은 온도 범위에서 안정적인 특성을 보이는 필름이나 특수 세라믹 커패시터를 고려해야 합니다.
- 사이즈 제약은? 공간이 협소하다면 소형의 SMD(표면 실장형) 커패시터를 선택합니다.
- 비용 제약은? 대량 생산이라면 비용 효율적인 옵션을, 소량 정밀 회로라면 성능 우선의 투자를 고려합니다.
특히 전해 커패시터는 극성이 있으므로 연결 방향에 주의해야 하며, 반대로 연결 시 폭발할 위험도 있습니다. 또한, 탄탈 커패시터는 과전압에 매우 취약하므로 반드시 여유 있는 정격 전압을 선택하고, 서지 전압으로부터 보호해야 합니다. 저도 한 번은 급하게 작업하다 극성을 반대로 연결해서 커패시터가 터지는 아찔한 경험을 한 적이 있는데요, 이런 실수는 절대 하지 마세요. 작은 부품 하나가 전체 시스템을 망가뜨릴 수 있습니다.
커패시터의 수명과 신뢰성 관리: 장기적인 관점에서 접근하기
커패시터 종류 선택만큼이나 중요한 것이 바로 수명과 신뢰성 관리입니다. 특히 전원부나 오랜 시간 안정적으로 작동해야 하는 장비에서는 커패시터의 고장이 시스템 전체의 오작동이나 수명 단축으로 이어지기 쉽습니다. 제가 현장에서 직접 경험한 바에 따르면, 많은 분들이 초기 설계 단계에서는 성능에만 집중하고, 장기적인 신뢰성 부분은 간과하는 경우가 많습니다.
전해 커패시터의 경우, 온도가 10℃ 상승할 때마다 수명이 절반으로 줄어든다는 ’10도 법칙’은 기본 중의 기본입니다. 따라서 회로 설계 시 발열 관리가 매우 중요하며, 가능한 한 발열원에서 멀리 배치하거나, 고온용으로 설계된 제품을 선택해야 합니다. 필름 커패시터나 세라믹 커패시터는 전해 커패시터보다 수명이 길고 안정적이지만, 이들도 과도한 전압이나 전류, 기계적 스트레스에는 취약합니다.
정기적인 유지보수와 함께 커패시터의 상태를 점검하는 것도 중요합니다. ESR 미터를 활용하여 커패시터의 노화를 진단하거나, 육안으로 부풀어 오름, 누액 등을 확인하는 것도 좋은 방법입니다. 물론 개인차가 있어서 모든 회로에 적용하기는 어렵지만, 고장 시 큰 손실이 예상되는 중요한 장비라면 이러한 관리를 적극적으로 고려해볼 만합니다. 더 체계적인 솔루션이 필요하다면, 전문 엔지니어링 서비스의 도움을 받는 것도 현명한 선택입니다.
자주 묻는 질문(FAQ) ❓
Q1: 커패시터의 역할은 무엇인가요?
A1: 커패시터는 전하를 저장하는 전자 부품으로, 전압 안정화, 노이즈 제거, 주파수 필터링 등 다양한 역할을 합니다. 전기 에너지를 일시적으로 저장했다가 필요할 때 방출하여 회로의 안정적인 동작을 돕습니다.
Q2: 어떤 커패시터 종류를 선택해야 할지 모르겠어요.
A2: 프로젝트의 작동 전압, 필요한 용량, 작동 주파수, 온도 범위, 그리고 회로 공간 제약을 고려하여 선택해야 합니다. 전원 평활용에는 전해 커패시터, 고주파 필터에는 세라믹 커패시터가 일반적으로 사용됩니다.
Q3: 커패시터의 극성은 왜 중요한가요?
A3: 전해 커패시터와 탄탈 커패시터는 극성이 있어, 올바른 방향으로 연결해야 합니다. 극성을 반대로 연결할 경우 커패시터가 손상되거나 폭발할 위험이 있으니 반드시 데이터 시트를 확인하고 주의해야 합니다.
Q4: 커패시터의 수명을 늘리는 방법은 무엇인가요?
A4: 커패시터의 작동 온도를 낮게 유지하고, 정격 전압 및 전류 범위 내에서 사용하는 것이 가장 중요합니다. 특히 전해 커패시터는 주변 온도가 높을수록 수명이 급격히 단축되므로, 회로 설계 시 발열 관리에 신경 써야 합니다.
당신의 회로, 이제 안정과 성능을 잡을 시간입니다
지금까지 커패시터 종류부터 2025년 최신 트렌드, 그리고 실무적인 선택 및 관리 팁까지 함께 살펴보았습니다. 단순히 ‘전기 저장 부품’이라고 생각했던 커패시터가 얼마나 중요한 역할을 하며, 그 종류별 특성이 회로 성능에 얼마나 지대한 영향을 미치는지 이해하셨으리라 믿습니다. 제가 겪었던 수많은 시행착오와 경험을 바탕으로 드린 조언들이 여러분의 다음 프로젝트에 큰 도움이 되기를 바랍니다. 올바른 커패시터 선택은 안정적인 회로를 넘어, 결국 여러분의 시간과 비용을 아껴주는 가장 확실한 투자입니다. 이제 이 지식을 바탕으로 여러분의 회로에 최고의 안정성과 성능을 선사할 차례입니다!
