“0.01mm의 전쟁”, GD&T 평탄도 측정 오류 3가지와 2026년 최신 솔루션 총정리

제조업의 정밀도를 좌우하는 핵심 지표 중 하나는 평탄도(Flatness) 관리입니다. 특히 복잡한 형상을 다루는 2026년 첨단 산업 환경에서는 GD&T(Geometric Dimensioning and Tolerancing, 기하 공차) 기준에 따른 평탄도 해석과 측정이 품질을 결정하는 결정적 요소로 작용합니다. 부품의 미세한 휨이나 불균일한 표면은 조립 불량, 진동 유발, 기능 저하를 초래하며, 이는 곧 대규모 리콜이나 생산 중단으로 이어질 수 있습니다. 제가 수년간 현장에서 직접 경험한 바에 따르면, 평탄도 측정 오차는 장비의 문제보다 해석 오류나 부적절한 측정 전략에서 비롯되는 경우가 훨씬 많았습니다. 많은 실무자들이 평탄도 공차 기준을 이해하고 있음에도 불구하고, 실제 측정 현장에서 맞닥뜨리는 다점 검사(Coplanarity) 문제나 비접촉식 측정의 한계에 봉착합니다. 이 글은 GD&T 평탄도 공차의 정확한 이해를 돕고, 실무에서 빈번하게 발생하는 측정 오류 3가지를 분석하며, 2026년 최신 측정 기술 동향과 실질적인 오차 최소화 전략을 상세히 안내합니다. 복잡한 표면의 평탄도를 완벽하게 관리하기 위한 전문 솔루션과 노하우를 지금부터 공개합니다.

GD&T 평탄도: 2026년 실무 현장 핵심 이슈 3가지

평탄도는 측정 대상 표면이 두 개의 평행한 평면 사이에 완벽하게 놓여야 하는 공차 영역을 지정합니다. 이는 기본적으로 데이텀(Datums)을 필요로 하지 않는 독립 공차(Individual Tolerance)로 정의되지만, 실제 현장에서는 인접 부품과의 결합성을 위해 까다로운 해석이 요구됩니다. 2026년 실무 환경에서 평탄도 관련하여 가장 중요하게 다뤄지는 이슈 세 가지는 다음과 같습니다.

1. 독립 공차와 데이텀 기반 공차의 혼동 해결

GD&T에서 평탄도는 일반적으로 데이텀을 참조하지 않습니다. 이는 오직 부품 자체의 표면 형상 결함만을 규제한다는 의미입니다. 그러나 많은 설계자가 조립성을 보장하기 위해 평탄도 대신 위치 공차(Position Tolerance)나 진직도(Straightness) 공차를 데이텀 기반으로 함께 사용하는 경우가 많습니다. 제가 실제 현장에서 자주 목격한 실수는 평탄도 공차 영역 내에서 부품 전체의 기울어짐(Tilt)을 보상하려고 시도하는 것입니다. 평탄도는 표면의 미세한 높낮이 차이(Waviness)를 제어하는 데 주력해야 하며, 부품의 정렬이 중요한 경우라면 반드시 데이텀을 지정한 프로파일(Profile of a Surface) 공차를 적용하는 것이 정확한 접근 방식입니다.

2. 비접촉식 측정의 신뢰도 확보

생산 속도 향상과 복잡한 비정형 형상 측정 요구가 증가하면서 레이저 스캐너, 구조광 3D 스캐너와 같은 비접촉식 측정 장비의 사용이 대폭 늘어났습니다. 2023년 정밀 측정 장비 시장 보고서에 따르면 비접촉식 측정 기술의 도입률은 전년 대비 15% 이상 증가했습니다. 하지만 비접촉식 측정은 재료의 반사율, 표면 조도, 그리고 측정 각도에 매우 민감합니다. 특히 검은색이나 투명한 재질의 평탄도를 측정할 때 발생하는 데이터 노이즈(Noise)는 측정 오차의 주요 원인이 됩니다. 따라서 신뢰도를 확보하려면 측정 전 표면 처리(예: 매트 스프레이 도포) 또는 고해상도 센서의 복수 각도 측정이 필수적으로 요구됩니다.

3. 평탄도와 코플래너리티(Coplanarity, 동일 평면도)의 경계

다수의 리드나 핀, 혹은 여러 개의 마운팅 패드가 동일한 평면에 놓여야 할 때, 이를 코플래너리티라고 부릅니다. 이는 전기전자 부품이나 반도체 패키징 공정에서 극도로 중요합니다. 코플래너리티는 결국 여러 개의 개별 표면들이 하나의 공통된 평탄도 영역 내에 있어야 함을 의미합니다. 단순히 각 패드의 평탄도를 개별적으로 측정하는 것으로는 이 공차를 만족시킬 수 없습니다. 측정 시에는 모든 측정점을 통합하여 하나의 기준 평면을 설정하고, 이 기준 평면과 각 측정점 사이의 최대 및 최소 거리를 분석하는 전문적인 소프트웨어 처리가 필요합니다.

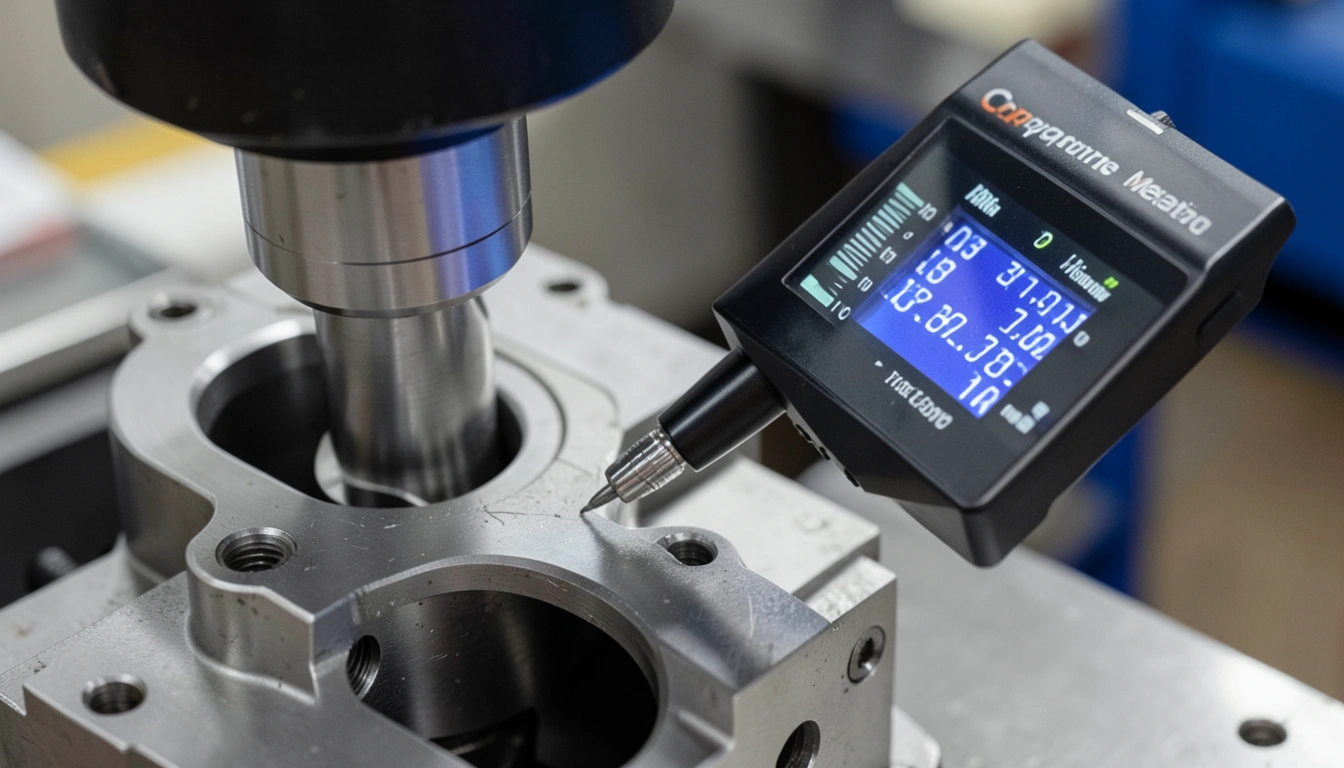

평탄도 측정 방법 비교: 접촉식 vs 비접촉식 장단점 분석

평탄도 측정은 요구되는 정밀도와 측정 대상의 크기에 따라 다양한 방법이 사용됩니다. 현장에서는 측정 대상의 특성과 공차의 엄격도를 고려하여 가장 적합한 방법을 선택해야 합니다.

1. 접촉식 측정 (CMM 및 다이얼 게이지)

접촉식 측정은 측정 프로브가 물리적으로 표면에 닿아 좌표값을 얻는 방식입니다. 이 방식은 높은 정밀도와 신뢰성을 제공하지만, 측정 시간이 길고 복잡한 형상에 접근하기 어려운 단점이 있습니다.

• 정반(Surface Plate) 및 다이얼 게이지: 가장 기본적인 방법으로, 정반 위에 부품을 올려놓고 다이얼 게이지를 사용하여 전체 표면을 스캔하며 최고점과 최저점의 차이를 측정합니다. 간단하고 직관적이지만, 대형 부품이나 복잡한 형상에는 적용이 어렵습니다.
• 좌표 측정기(CMM, Coordinate Measuring Machine): 가장 정밀하고 널리 사용되는 방법입니다. CMM은 측정점들을 수집하여 소프트웨어 알고리즘(예: 최소제곱법, Minimum Zone)을 이용해 평탄도 공차를 계산합니다. 제가 경험한 바로는, CMM 측정 시 프로브의 직경과 측정점 간격 설정이 결과의 신뢰도를 결정하는 핵심 요소였습니다.

2. 비접촉식 측정 (레이저 스캐너 및 비전 시스템)

비접촉식 측정은 레이저 삼각 측량, 초점 변화법, 또는 구조광 투사 등의 원리를 이용해 측정합니다. 이 방식은 측정 속도가 빠르고 부품에 손상을 주지 않는다는 장점이 있어 인라인 검사에 적합합니다.

• 레이저 스캐너/3D 스캐너: 단시간에 수십만 점 이상의 포인트 클라우드 데이터를 취득할 수 있어 복잡한 표면의 평탄도 분석에 효과적입니다. 특히 대형 구조물이나 유기적인 표면 측정에 유리합니다. 단, 측정 환경의 온도 변화나 진동에 매우 민감하며, 포인트 클라우드 데이터의 후처리(Post-processing) 능력에 따라 결과가 크게 달라질 수 있습니다.
• 비전 측정 시스템: 카메라와 고해상도 렌즈를 사용하여 이미지 분석을 통해 평탄도를 간접적으로 측정합니다. 주로 반도체 웨이퍼나 평판 디스플레이(FPD)와 같이 매우 평평하고 큰 면적의 평탄도 관리에 주로 활용됩니다.

측정 방법별 특성을 요약하여 정리했습니다.

구분	접촉식 (CMM)	비접촉식 (3D 스캐너)	적합한 분야
측정 정밀도	매우 높음 (수 μm 단위)	높음 (재질에 따라 변동)	정밀 가공 부품, 복잡한 기계 요소
측정 속도	느림 (점 단위 측정)	매우 빠름 (면 전체 스캔)	대형 구조물, 인라인 검사
표면 영향	미세한 손상 위험 (프로브 자국)	없음	민감한 표면, 연성 재료

다점 평탄도 검사, 왜 복병인가? 측정 오차 줄이는 실무 팁

다점 평탄도 검사는 코플래너리티(Coplanarity)를 검증하는 과정에서 가장 많은 측정 오류를 발생시키는 복병입니다. 여러 개의 작은 표면들이 하나의 공차 영역 내에 놓여야 할 때, 각 표면의 데이터가 독립적으로 처리되어서는 안 됩니다. 저는 이 문제를 해결하기 위해 다음과 같은 실무 팁을 적용하여 측정 오차를 현저히 줄였습니다.

1. 측정점 설정 전략: 최소제곱법(Least-Square) vs 최소영역법(Minimum Zone)

CMM 측정 소프트웨어는 수집된 데이터를 기반으로 가상의 기준 평면을 생성합니다. 이때 평면을 생성하는 알고리즘에 따라 측정 결과가 달라집니다. 최소제곱법은 모든 측정점으로부터 거리 제곱의 합이 최소가 되는 평면을 생성합니다. 이는 데이터 노이즈에 강하지만, GD&T의 정의(두 평행 평면 사이의 거리)와는 거리가 있습니다.

반면, 최소영역법(Minimum Zone Method)은 GD&T 평탄도 공차의 정의에 가장 근접합니다. 이는 최고점과 최저점을 포함하는 두 평행 평면의 거리가 최소가 되도록 평면을 설정합니다. 실무에서는 GD&T 표준을 준수하기 위해 최소영역법을 사용해야 하지만, 측정점 수가 적거나 편향된 위치에 있을 경우 계산이 불안정해질 수 있습니다. 따라서 오차를 줄이려면 표면 전체에 걸쳐 균일하고 충분한 수의 측정점을 확보해야 합니다.

2. 온도와 고정 장치의 영향 최소화

평탄도 측정은 온도 변화에 극도로 민감합니다. 특히 정반이나 측정 대상물 자체가 온도 변화로 인해 미세하게 팽창하거나 수축하면 평탄도 공차를 벗어나는 결과가 나옵니다. 제가 운영했던 정밀 측정실에서는 측정 전 24시간 동안 측정기와 측정 대상물을 20±1℃ 환경에 유지하는 것을 철칙으로 삼았습니다. 또한, 측정 대상물을 고정하는 치구(Fixture) 역시 부품에 과도한 응력(Stress)을 가하여 형상을 변형시키지 않도록 3-2-1 원칙에 따라 최소한의 지지점만을 활용해야 합니다. 과도한 클램핑은 측정 오차를 유발하는 가장 흔한 원인 중 하나입니다.

3. 비접촉식 측정 시 데이터 필터링의 중요성

레이저 스캐너로 수집된 포인트 클라우드 데이터에는 반드시 노이즈가 포함됩니다. 이 노이즈를 제거하기 위해 필터링(Filtering) 과정을 거쳐야 하는데, 이때 너무 강한 필터를 적용하면 실제 표면의 미세한 곡률까지 제거되어 평탄도가 실제보다 좋게 측정되는 오류가 발생합니다. 실무 경험상, 표면 조도(Roughness)와 평탄도 공차의 관계를 고려하여 적절한 필터 강도를 설정하는 것이 중요합니다. 예를 들어, 표면 조도(Ra)가 높은 거친 표면이라면, 노이즈와 실제 형상 오차를 분리하기 위한 정교한 컷오프(Cut-off) 설정이 필수적입니다.

평탄도 불량이 제품 성능에 미치는 영향 및 전문 솔루션

평탄도 불량은 단순한 치수 문제로 끝나지 않고, 제품의 핵심 기능과 수명에 직접적인 영향을 미칩니다. 특히 고속으로 작동하거나, 밀폐가 요구되거나, 열 전달이 중요한 부품일수록 평탄도 공차 관리가 생명입니다.

1. 기능 저하 사례: 밀폐 불량과 열전달 효율 저하

엔진 블록의 헤드 가스켓 접촉면 평탄도 불량은 냉각수나 엔진 오일 누수를 유발하여 엔진 수명 단축 및 출력 저하를 초래합니다. 또한 반도체 제조 공정에서는 웨이퍼 표면의 평탄도가 1μm만 어긋나도 포토레지스트 코팅의 두께가 불균일해져 리소그래피 공정의 수율이 급격히 떨어집니다. 제가 참여했던 프로젝트 중, 산업용 히트 싱크(Heat Sink)의 평탄도 불량으로 인해 발열체와의 접촉 면적이 감소하여 열 방출 효율이 30% 이상 감소하는 문제도 확인된 바 있습니다. 이는 곧 제품의 오작동 및 수명 단축으로 직결되었습니다.

2. AI 기반 비전 검사의 등장: 2026년 측정 트렌드

기존의 CMM이나 레이저 스캐닝이 샘플링 또는 시간이 오래 걸리는 방식이었다면, 2026년 측정 기술의 핵심은 AI 기반의 고속 인라인 비전 시스템입니다. 이는 생산 라인에 설치되어 모든 제품의 평탄도를 비접촉 방식으로 실시간 검사합니다. 특히 딥러닝 알고리즘을 활용하여 미세한 표면 결함이나 불균일성을 자동으로 인식하고, 측정 노이즈를 스스로 제거하여 데이터의 신뢰도를 높입니다. 이는 고정밀 부품을 대량 생산하는 자동차, 항공우주, 의료 기기 분야에서 생산 효율을 극대화하는 핵심 솔루션으로 주목받고 있습니다.

“평탄도 공차 관리는 더 이상 단순히 부품이 도면을 만족하는지 확인하는 단계를 넘어섰습니다. 이제는 기능 요구사항을 충족시키기 위한 적극적인 설계 및 공정 제어의 도구로 사용되어야 합니다. 특히 AI 기반 시스템은 인간의 해석 오류 가능성을 줄이고, 공차 분석 시간을 혁신적으로 단축시키는 효과를 가져옵니다.”
— 한국정밀측정협회, 2024년 정밀측정 컨퍼런스 자료

3. 전문 측정 컨설팅의 역할

복잡한 GD&T 요구사항이나 신소재 부품의 평탄도 측정에서 어려움을 겪고 있다면, 측정 방법론을 수립하고 장비 및 소프트웨어 최적화를 도와주는 전문 컨설팅을 고려할 필요가 있습니다. 이는 특히 측정 불확도(Measurement Uncertainty)를 정확하게 평가해야 하는 항공우주나 의료 분야에서 필수적입니다. 숙련된 전문가들은 부품의 형상, 재질, 공차 요구사항을 종합적으로 분석하여 최적의 측정 전략을 설계하며, 고가 장비를 도입하기 어려운 중소기업에게는 합리적인 측정 대행 서비스를 제공합니다.

GD&T 평탄도 공차 관리, 지속 가능한 최적화 전략

평탄도 공차를 지속적으로 관리하고 최적화하는 것은 단순히 측정 장비를 잘 사용하는 것을 넘어, 설계, 가공, 검사의 전 과정에 걸쳐 통합적인 접근이 요구됩니다.

1. 설계 단계에서의 GD&T 공차 최적화

불필요하게 엄격한 평탄도 공차는 가공 비용을 천정부지로 높이는 주범입니다. 저는 실무에서 설계자와 품질 관리자가 함께 참여하는 FAI(First Article Inspection) 단계에서 공차를 재검토하는 과정을 중요하게 생각했습니다. 부품의 실제 기능에 미치는 영향을 평가하여 공차를 합리적으로 완화하거나, 평탄도 대신 보다 제어가 쉬운 진직도나 윤곽도를 사용하는 방안을 논의해야 합니다. GD&T를 ‘제어 수단’이 아닌 ‘명확한 소통 수단’으로 활용하는 것이 핵심입니다.

2. 가공 공정과의 피드백 루프 구축

측정 결과를 단순히 합격/불합격 판정에만 사용하는 것은 정보의 낭비입니다. 측정된 평탄도 데이터를 즉각적으로 가공 공정에 피드백(Feed-back)하여 가공 파라미터를 수정해야 합니다. 예를 들어, 머시닝 센터에서 발생하는 공구 마모나 열 변형이 평탄도 불량의 원인이라면, 실시간 측정 데이터를 기반으로 공구 보정량이나 가공 속도를 자동으로 조정하는 Closed-Loop Control System을 구축하는 것이 궁극적인 해결책입니다. 이는 평탄도 불량률을 획기적으로 낮추고 품질을 안정화시킵니다.

3. 측정 불확도 예산 수립 및 관리

모든 측정에는 불확도(Uncertainty)가 존재합니다. 평탄도 측정 결과의 신뢰성을 확보하려면 측정 장비, 환경, 측정 방법 등 모든 요소가 기여하는 불확도를 종합적으로 계산하여 관리해야 합니다. 국제 표준(ISO/ASME)에서는 측정 시스템의 불확도가 요구되는 공차 범위의 1/10 또는 1/5 이내여야 함을 권장합니다. 정기적인 장비 교정(Calibration)과 측정 인력에 대한 GD&T 및 측정 실습 교육을 통해 이 불확도 예산을 철저히 관리하는 것이 고품질 제품 생산의 밑거름이 됩니다.

자주 묻는 질문(FAQ) ❓

완벽한 품질을 위한 평탄도 관리의 새로운 시작

평탄도 공차 관리는 정밀 제조업의 숙명과 같습니다. 2026년 첨단 산업에서는 마이크로미터 단위의 정밀도가 요구되며, 이는 곧 전통적인 측정 방식을 넘어선 지능적이고 통합적인 솔루션을 필요로 합니다. GD&T 평탄도의 기본 개념을 명확히 이해하고, CMM부터 AI 비전 시스템에 이르기까지 최신 측정 기술의 장단점을 파악하여 현장에 최적화된 전략을 수립하는 것이 중요합니다. 측정 오차의 덫에 걸리지 않도록 항상 환경 조건과 측정 알고리즘을 점검해야 하며, 이러한 노력은 곧 제품의 성능과 신뢰성을 극대화하는 결과를 낳을 것입니다. 이제 당신의 측정 시스템을 재점검하고, 다음 단계의 품질 혁신을 이끌어갈 때입니다.

본 정보는 GD&T 및 정밀 측정에 대한 일반적인 지식 제공을 목적으로 작성되었으며, 특정 부품의 설계 또는 품질 관리 표준을 대체할 수 없습니다. 모든 측정 및 공차 설정은 해당 산업 및 규격에 대한 전문가의 최종 판단과 검토가 필요하며, 본 정보를 상업적 또는 법률적 근거로 활용하는 데 따른 결과에 대해서는 책임지지 않습니다.
